一、委托方
上海XX物业管理有限公司建筑概况 | 设计单位 | 上海市XX县设计所 | 施工单位 | 不详 | ||||
设计日期 | 1984年 | 竣工日期 | 1985 | |||||
用途 | 生产车间 | 建筑面积 | 4853m2 | |||||
地上层数 | 四 | 地下层数 | 无 | |||||
层高 | 一层层高4.9m,二层~四层层高均为4.4m | 建筑高度 | 18.1m | |||||
平面形式 | 矩形 | 外包总尺寸 | 96.73m×12.40m | |||||
跨度 | 6.0m等 | 柱间距 | 6.0m等 | |||||
楼梯布置 | 东西两侧及中部 | 屋面形式 | 平屋面 | |||||
地基基础 | 基础形式 | 条形基础 | ||||||
上部结构 | 结构形式 | 框架结构 | 变形缝 | 有 | ||||
框架柱尺寸 | 400m×400mm等 | 框架梁尺寸 |
400mm×400mm、200mm×500mm及240mm×160mm 等 |
|||||
楼板类型 | 预制板 | 板厚 | 100mm | |||||
混凝土设计强度 | 混凝土柱、梁混凝土强度均为200#。 |
序号 | 位置 | 损伤状况描述 | 照片编号 |
1 | 外立面 | 房屋北立面现状 | 照片1 |
2 | 房屋东立面现状 | 照片2 | |
3 | 房屋南立面现状 | 照片3 | |
4 | 房屋西立面现状 | 照片4 | |
5 | 一层17~18/B~C轴 | 楼梯墙面粉刷层脱落 | 照片5 |
6 | 一层17~18/(1/A)轴 | 墙面斜向开裂,裂缝长为0.6m,宽为0.2mm | 照片6 |
7 | 二层17~18/B~C轴 | 楼梯基本完好 | 照片7 |
8 | 二层18/(1/A)~B轴 | 消防栓基本完好 | 照片8 |
9 | 四层11-12/B~C轴 | 楼梯基本完好 | 照片9 |
10 | 四层11~12/B~C轴 | 楼梯顶层粉刷层脱落 | 照片10 |
11 | 一层4/B轴 | 框架柱基本完好 | 照片11 |
12 | 一层4/B轴 | 梁柱节点完好 | 照片12 |
13 | 一层5~7/B-C轴 | 灯具完好 | 照片13 |
14 | 一层6/B轴 | 梁柱节点完好 | 照片14 |
15 | 一层5~7/B-C轴 | 框架梁基本完好 | 照片15 |
16 | 一层5~7/B-C轴 | 梁板连接处基本完好 | 照片16 |
17 | 一层2~3/A轴 | 窗户玻璃局部破损 | 照片17 |
18 | 一层2~3/B~C轴 | 地面瓷砖局部开裂 | 照片18 |
19 | / | 窗户基本完好 | 照片19 |

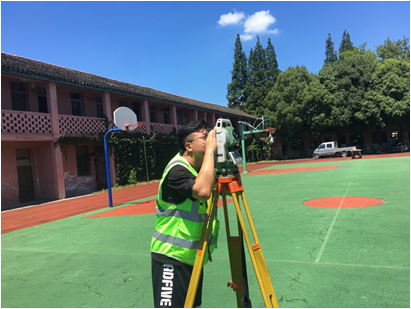

20 | / | 房屋不均匀沉降测量 | 照片20 |

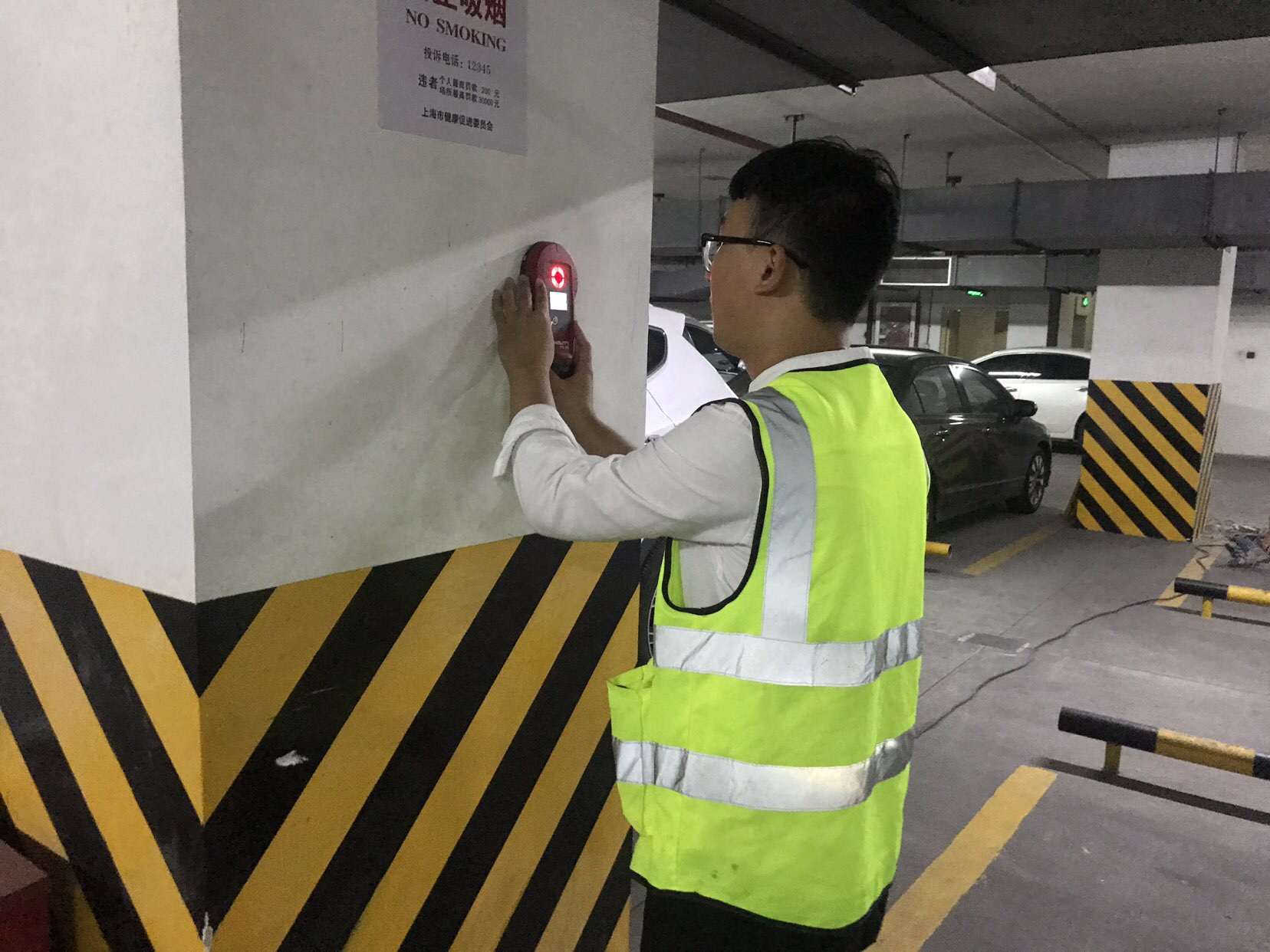

21 | / | 钢筋混凝土梁构件强度回弹检测 | 照片21 |

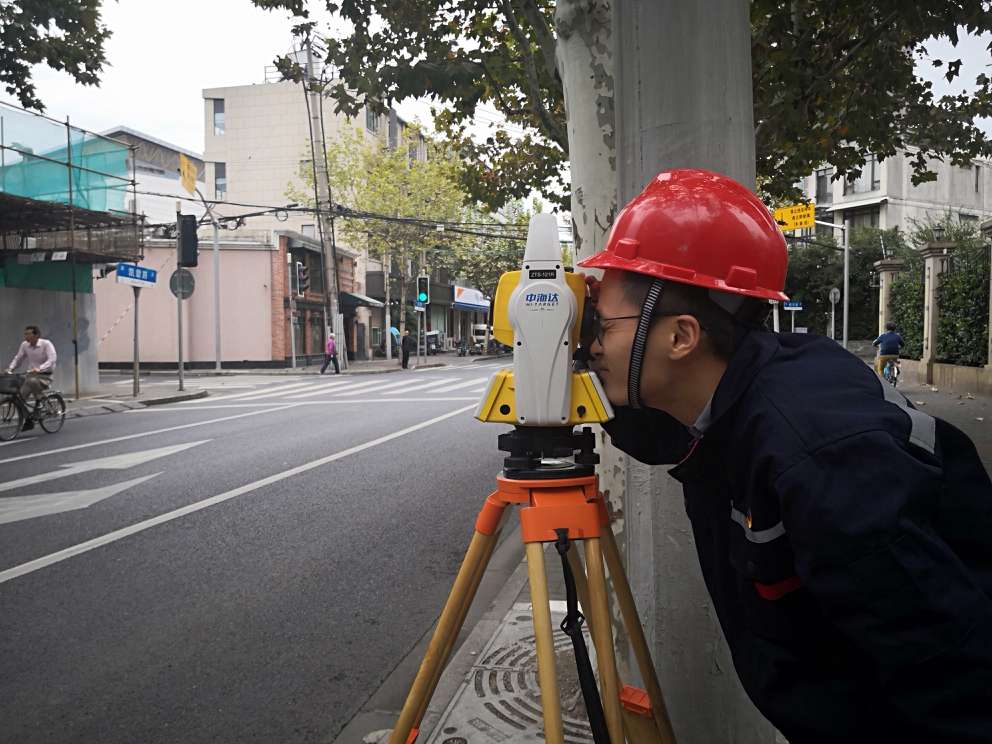

22 | / | 房屋倾斜测量 | 照片22 |
测点 | 倾斜方向 | 观测日期:2018年6月15日 | |||
测量高度(mm) | 偏移量(mm) | 倾斜率(‰) | 备注 | ||
Q1 | 向南 | 14.497 | 23 | 1.59 | / |
Q2 | 向南 | 12.669 | 15 | 1.18 | / |
Q3 | 向南 | 12.361 | 26 | 2.10 | / |
Q4 | 向南 | 14.893 | 39 | 2.62 | / |
Q5 | 向南 | 11.197 | 38 | 3.39 | / |
Q6 | 向北 | 11.755 | 2 | 0.17 | / |
Q7 | 向北 | 11.795 | 12 | 1.02 | / |
Q8 | 向南 | 11.639 | 35 | 3.01 | / |
测点号 | M1 | M2 | M3 | M4 | M5 | M6 | M7 | M8 | M9 | M10 | M11 | M12 | ||||||||||||||||||||
测量数值(mm) | ±0 | -8 | +4 | +14 | +6 | +16 | +4 | -2 | -10 | -11 | -5 | -1 | ||||||||||||||||||||
测量距离(mm) | 6058 | 5975 | 6077 | 6034 | 5943 | 5972 | 6014 | 6047 | 11793 | 6085 | 6091 | |||||||||||||||||||||
沉降差(mm) | 8 | 12 | 10 | 8 | 10 | 12 | 6 | 8 | 1 | 6 | 4 | |||||||||||||||||||||
局部倾斜率(‰) | 1.32 | 2.01 | 1.65 | 1.33 | 1.68 | 2.01 | 1.00 | 1.32 | 0.08 | 0.99 | 0.66 | |||||||||||||||||||||
测点号 | M12 | M13 | M14 | M15 | M16 | M17 | M18 | M19 | M20 | M21 | M22 | M23 | ||||||||||||||||||||
测量数值(mm) | -1 | +2 | +10 | +12 | +4 | +8 | +2 | +10 | +13 | +15 | +5 | +2 | ||||||||||||||||||||
测量距离(mm) | 6022 | 6046 | 5975 | 6123 | 6075 | 5954 | 6034 | 5967 | 6043 | 6152 | 5948 | |||||||||||||||||||||
沉降差(mm) | 3 | 8 | 2 | 8 | 4 | 6 | 8 | 3 | 2 | 10 | 3 | |||||||||||||||||||||
局部倾斜率(‰) | 0.50 | 1.32 | 0.33 | 1.31 | 0.66 | 1.01 | 1.33 | 0.50 | 0.33 | 1.63 | 0.50 | |||||||||||||||||||||
测点号 | M23 | M24 | M25 | M26 | M27 | M28 | M29 | M30 | M31 | M32 | M33 | M34 | ||||||||||||||||||||
测量数值(mm) | +2 | -15 | +1 | -13 | -17 | -13 | -8 | -12 | -4 | 0 | -3 | -4 | ||||||||||||||||||||
测量距离(mm) | 5977 | 6114 | 6054 | 6078 | 5994 | 6037 | 6142 | 5968 | 5970 | 6073 | 6039 | |||||||||||||||||||||
沉降差(mm) | 17 | 16 | 14 | 4 | 4 | 5 | 4 | 8 | 4 | 3 | 1 | |||||||||||||||||||||
局部倾斜率(‰) | 2.84 | 2.62 | 2.31 | 0.66 | 0.67 | 0.83 | 0.65 | 1.34 | 0.67 | 0.49 | 0.17 | |||||||||||||||||||||
正值代表该点高于基点,负值代表该点低于基点 |
构件名称 |
碳化深度 (mm) |
混凝土抗压强度换算值 (MPa) |
强度推定值 (MPa) |
设计强度 (MPa) |
是否符合 图纸要求 |
||
平均值 | 标准差 | 最小值 | |||||
一层7/B轴柱 | 大于6.0 | 34.7 | 2.23 | 30.9 | 31.0 | C18 | 符合 |
一层8/A轴柱 | 大于6.0 | 36.0 | 2.10 | 33.3 | 32.5 | 符合 | |
一层5/C轴柱 | 大于6.0 | 35.1 | 1.83 | 32.4 | 32.1 | 符合 | |
二层8~9/B轴梁 | 大于6.0 | 34.8 | 2.91 | 31.0 | 30.0 | 符合 | |
二层8/B~C轴梁 | 大于6.0 | 35.8 | 2.83 | 30.8 | 31.1 | 符合 | |
二层7/B~C轴梁 | 大于6.0 | 33.7 | 2.37 | 30.8 | 29.8 | 符合 |
