舞台安全性评估报告

文章出处:网络    作者:酋顺房屋鉴定所    时间:2021-07-23 14:22:24    点击:38
  根据舞台检测必要内容规定和委托方要求,针对舞台特点和现场实际情况,本次检测主要内容如下:

  (1)舞台主体结构布置、构件截面尺寸等复查;

  (2)钢结构节点连接情况检测;

  (3)舞台受检区域完损情况检测;

  (4)电气设施检测;

  (5)根据检测结果,结合实际情况和分析,判断舞台是否满足安全使用要求,并提出相关处理建议,出具检测报告。

  技术依据

  (1)《建筑结构检测技术标准》(GB/T50344-2019);

  (2)《钢结构现场检测技术标准》(GB/T50621-2010);

  (3)《钢结构施工质量验收标准》(GB50205-2020)。

  判定标准

  (1)《建筑施工承插型盘扣式钢管支架安全技术规程》(JGJ 231-2010);

  (2)《钢结构设计标准》(GB50017-2017);

  (3)委托方提供的其他相关资料。

  检测及结果分析

  舞台工程概况

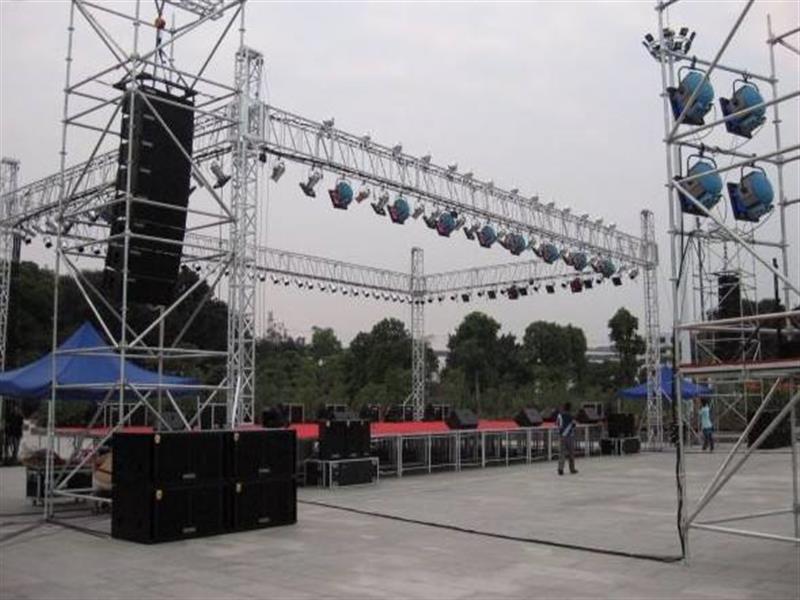

  受检钢结构舞台为固定搭建,共分为主舞台、灯架、附属架A和附属架B,舞台搭建时间为2021年4月初,目前处于使用当中,该舞台为固定舞台。

  主舞台由舞台背景屏幕墙及演出平台两部分组成。其中主舞台背景屏幕总长约8m,宽约0.6m,总高约4.0m,此背景屏幕主要由LED屏幕+钢结构支承结构组成,其中钢结构支承结构主要采用螺栓连接,由竖向方管支架与屏幕采用螺栓连接组成,受力杆件主要为方钢,竖向和水平方钢30mm×30mm,壁厚为1.5mm,钢材强度等级均为Q235。

  主舞台演出平台总长约16.0m,宽约6.0m,平台高度约为1.0m,主要支承结构为钢桁架,钢桁架水平支承结构主要采用方钢管焊接而成的格构梁承重,格构梁截面尺寸为40mm×25mm,壁厚1.5mm;竖向支承杆件主要采用盘扣式立杆连接套管承重,其中盘扣式立杆截面直径为48.0mm,壁厚约为2.5mm,立杆底部采用可调底座;水平杆杆件采用盘扣式水平杆,其中水平杆截面直径为48.0mm,壁厚约为2.5mm。该搭建结构未设置基础。

  灯架设置在主舞台上方和两侧,主要支撑结构为钢桁架结构。钢桁架结构由格构柱和格构梁组成;格构柱采用焊接和螺栓连接组成,柱截面尺寸为400mm×400mm,焊接钢管采用直径50.0mm和直径32.0mm,壁厚为3.0mm,柱基础采用尺寸为1000 mm×1000 mm,厚度为10mm钢板与柱螺栓连接。格构梁采用焊接和螺栓连接组成,梁截面尺寸为400mm×400mm、400mm×550mm,焊接钢管采用直径50.0mm和直径32.0mm,壁厚为3.0mm。

  附属架A和附属架B结构形式相同,平面布置呈对称,采用承插型盘口式钢管支架组成。附属架总长约4.0m,宽约4.0m,总高约6.0m,其中钢结构支承结构主要采用拼装套管、螺栓和插销连接,其中钢管截面尺寸采用直径为50mm、33mm,壁厚约为3.5mm、2.75mm。

  舞台主要尺寸复核

  现场采用LeicaD2手持式激光测距仪、钢卷尺、游标卡尺等对使用过程中的主舞台、灯架、附属架A、附属架B总尺寸及构件主要截面尺寸进行测量,测量结果见附件一:平面布置图。

  舞台完损检测

  为明确主舞台、灯架、附属架A、附属架B钢结构构件及连接节点的完损状况,现场对舞台、灯架和附属架进行了损伤检测。经检测,主舞台、灯架、附属架A和附属架B中存在问题:主舞台搭接架水平杆节点处轻微锈蚀;灯架中立柱节点连接处螺栓轻微锈蚀。

  电气设施检测

  为了解舞台受检区域目前电气设施使用状况,现场对受检区域进行了检测复核。检测结果表明,未发现电线裸露、损坏等情况,未发现漏电现象,电气设施基本完好。

  分析评估

  通过对该搭建舞台的现场检测,受检舞台分为四处。主舞台由LED屏幕和演出平台组成,LED屏幕和演出平台外观基本完好,连接节点基本完好无松动现象,连接杆件无变形。灯架为钢桁架结构,外观基本完好,支撑结构连接节点基本完好,连接杆件无变形。附属架A和附属架B由承插型盘口式钢管支架组成,杆件连接节点基本完好,连接杆件无变形锈蚀现象。根据对受检舞台进行结构构件、连接节点、电气设备安全性检测评估,该舞台基本完好,满足正常使用需求。

  检测结论与建议

  通过对该搭建舞台的现场检测及分析,得出以下结论:

  (1)受检搭建舞台分别由主舞台、灯架、附属架A和附属架B组成。主舞台主要受力构件为盘扣式立杆和方管钢梁,盘扣式立杆直径主要为48.0mm,壁厚为2.5mm,水平杆直径为48.0mm,壁厚为2.5mm,方管钢梁截面尺寸为40mm×25mm,壁厚1.5mm。灯架主要支撑结构为格构柱和格构梁组成,柱截面尺寸为400mm×400mm,焊接钢管采用直径50.0mm和直径32.0mm,壁厚为3.0mm;格构梁截面尺寸为400mm×400mm、400mm×550mm,焊接钢管采用直径50.0mm和直径32.0mm,壁厚为3.0mm。附属架A和附属架B采用承插型盘口式钢管支架组成,附属架A和附属架B钢结构支承结构主要采用拼装套管、螺栓和插销连接,其中钢管截面尺寸采用直径为50mm、33mm,壁厚约为3.5mm、2.75mm。钢结构材料强度等级均为Q235级。

  (2)检测结果表明,主舞台、灯架、附属架A和附属架B中钢结构构件基本完好,局部存在主舞台搭接架水平杆节点处局部轻微锈蚀;灯架中立柱节点连接处螺栓局部轻微锈蚀现象;连接节点无明显松动(局部整改后)。钢结构构件基本满足正常使用。

  (3)检测结果表明,舞台受检区域照明灯具安装基本牢固、运行正常;各配电箱连接基本可靠、标志齐全,电气设施基本完好;电气工程基本满足正常使用。
