厂房质量检测报告内容

文章出处:网络    作者:酋顺房屋鉴定所    时间:2021-04-22 13:52:07    点击:38
  1检测目的、范围和内容

  本次受检厂房位于江苏省无锡市,为一栋单层门式刚架厂房,建造于2019年。为了解该厂房的质量状况,对该厂房进行质量检测,并为后续处理提供技术依据。

  本次检测鉴定的主要内容包括:

  (1)厂房建筑、结构概况调查;

  (2)厂房使用情况调查;

  (3)厂房建筑平面布置图测绘;

  (4)厂房完损情况调查;

  (5)厂房钢柱垂直度检测;

  (6)厂房主体结构材料强度检测;

  (7)结合现场检测结果,出具检测报告。

  2技术依据

  (1)《建筑结构检测技术标准》(GB/T 50344-2004);

  (2)《工程测量规范》(GB 50026-2007);

  (3)《钢结构现场检测技术标准》(GB/T 50621-2010);

  (4)《钢结构工程施工质量验收规范》(GB 50205-2001);

  (5)《金属材料里氏硬度试验第1部分:试验方法》(GB/T17394.1-2014)。

  3判定标准

  (1)《门式刚架轻型房屋钢结构技术规范》(GB 51022-2015);

  (2)《钢结构工程施工规范》(GB 50755-2012);

  (3)《黑色金属硬度及强度换算值》(GB/T 1172-1999)。

  4检测及分析结果

  4.1厂房建筑、结构概况调查

  该厂房共7榀刚架,纵向柱距主要为10.0m,横向共4跨,跨度主要为5.0m、17.0m。钢柱截面尺寸主要为H340mm×245mm×10mm×14mm和H400mm×200mm×8mm×10mm,钢梁截面尺寸主要为H760mm×240mm×8mm×12mm和H(1100~760)mm×240mm×8mm×12mm,钢梁与檩条之间设隅撑连接,钢梁上方铺设C型檩条,檩条间设有拉条。

  4.2厂房使用情况

  该厂房自建成以来未曾发生使用功能改变、火灾、使用荷载过大等情况。

  4.3建筑平面布置图测绘

  该厂房由于建筑设计图纸缺失,现场对厂房建筑平面进行测绘。

  4.4厂房损伤状况检测

  为了解受检厂房损伤状况,现场对受检厂房进行了损伤状况检测。检测结果表明,受检厂房的主体结构基本完好,各结构构件及连接节点基本完好,局部钢结构构件存在锈蚀现象。

  4.5钢柱垂直度检测

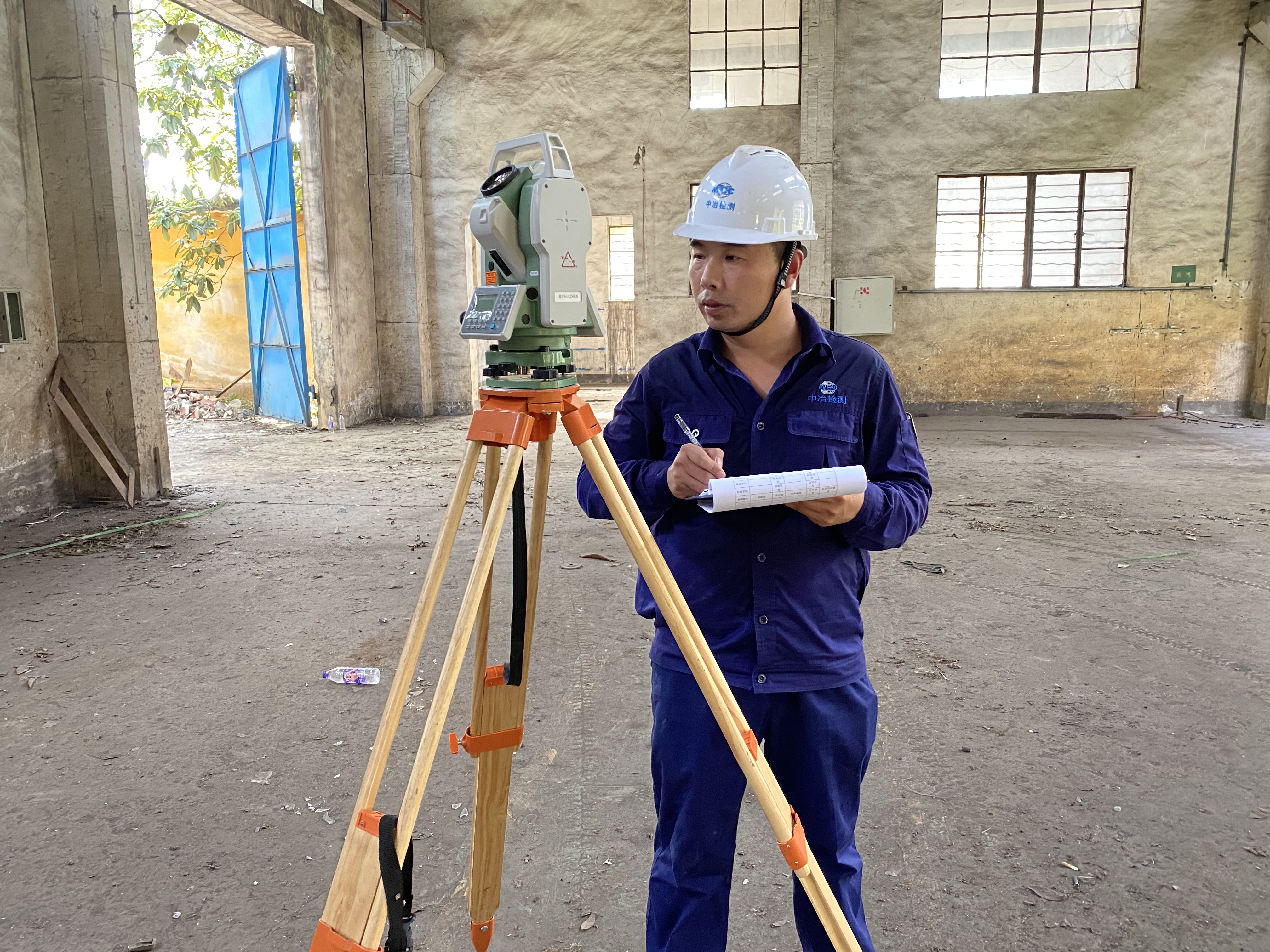

  结合现场检测条件并根据厂房实际情况,采用RTS112SR5L型全站仪对受检厂房进行垂直度检测。

  检测结果表明,受检厂房钢柱最大倾斜率为向东0.94‰,最大位移量为7mm,各测点倾斜率均小于《钢结构工程施工质量验收规范》(GB50205-2001)附录E.0.1中单层钢柱垂直度限值1‰要求。

  4.6钢材材料检测

  根据《建筑结构检测技术标准》(GB/T 50344-2004),采用里氏硬度法对受检厂房钢柱、钢梁材料强度进行现场抽样检测。采用TIME5300里氏硬度计检测钢柱表面里氏硬度,根据《金属材料里氏硬度试验第1部分:试验方法》(GB/T17394.1-2014)、《黑色金属硬度及强度换算值》(GB/T 1172-1999)评定钢材材料强度。检测结果表明,受检钢柱、钢梁的钢材强度等级达到Q235级。

  5检测结论和建议

  5.1检测结论

  (1)检测结果表明,受检厂房的主体结构基本完好,各结构构件及连接节点基本完好,局部钢结构构件存在锈蚀现象。。

  (2)受检厂房钢柱最大倾斜率为向东0.94‰,最大位移量为7mm,各测点倾斜率均小于《钢结构工程施工质量验收规范》(GB50205-2001)附录E.0.1中单层钢柱垂直度限值1‰要求。

  (3)检测结果表明,受检钢柱、钢梁的钢材强度等级达到Q235级。

  (4)综上所述,该厂房主体结构外观质量良好,所测结构构件变形均在规范限值以内,在未来使用功能和环境不变的情况下,该厂房可正常使用。
