1检测目的、范围和内容
受检立体货架约安装于2007年。为了解该批货架是否安全，对受检货架进行检测。
本次检测的主要内容包括：
（1）货架使用情况调查
通过对现场实地考察及向委托方了解、调查货架的使用功能及使用情况，了解货架是否有结构改变以及用途变更等情况，了解货架的修缮历史等。
（2）货架结构损伤状况检测
检查受检货架是否存在变形以及局部损伤情况，用文字、照片等形式进行记录与分析。
（3）倾斜变形情况监测
使用RTS112SR5L型全站仪检测货架立柱垂直度与横梁挠度是否满足规范要求。
（4）地面沉降、水平平面检查
用全站仪等对地面沉降和水平平面进行检查，检测地面水平度和不均匀沉降是否满足规范要求。
（5）地脚螺栓检查
用货架专用扭力扳手检测地脚螺栓是否紧固。
2技术依据
（1）《钢结构现场检测技术标准》（GB/T50621-2010）；
（2）《工程测量规范》（GB50026-2007）。
3判定标准
（1）《钢货架结构设计规范》（CECS23:90）；
（2）《立体仓库焊接式钢结构货架技术条件》（JB/T5325-2017）；
（3）《立体仓库组合式钢结构货架技术条件》（JB/T11270-2011）；
（4）《自动化立体仓库设计规范》（JB/T 9018-2011）；
（5）《钢结构焊接规范》(GB50661-2011)；
（6）《钢结构设计标准》（GB50017-2017）；
（7）《紧固件机械性能有效力矩型钢锁紧螺母》（GB/T3098.9-2010）；
（8）《建筑地面工程施工质量验收规范》GB50209-2010；
（9）委托方提供的相关资料（货架电子版图纸）。
4检测及分析结果
4.1货架概况

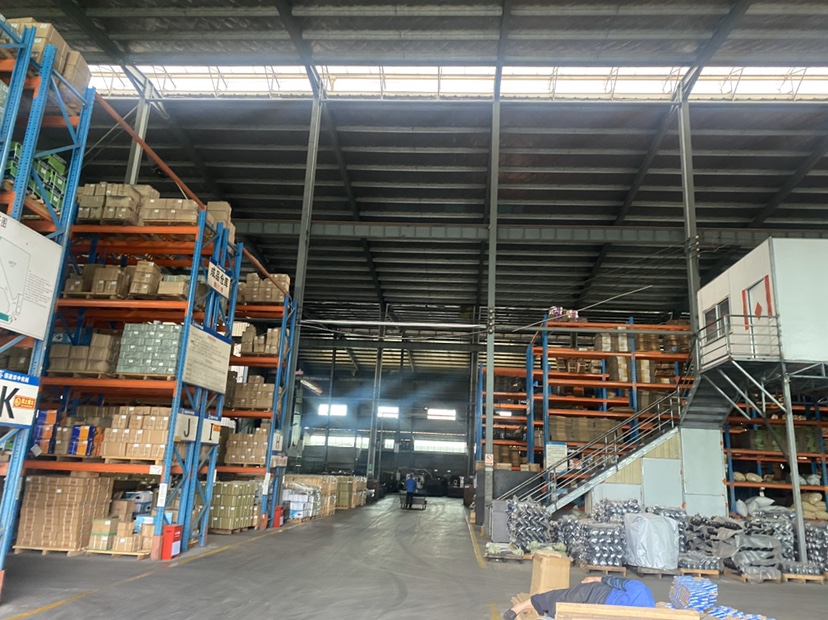

A1~A2仓库货架共4层，总高约为7.00m，立柱采用截面尺寸为C90mm×70mm×2.5mm的C型薄壁型钢，横梁采用截面尺寸为□140mm×50mm×2.0mm的矩形方钢，柱间斜杆采用截面尺寸为□25mm×2.0mm的矩形方钢。C1~C3仓库货架的构件尺寸和高度与A1~A2仓库货架一致。B仓库货架共7层，总高约为11.85m，立柱采用截面尺寸为C120mm×85mm×2.5mm的C型薄壁型钢，横梁采用截面尺寸为□140mm×50mm×2.0mm的矩形方钢，柱间斜杆采用截面尺寸为[45mm×40mm×2.0mm的镀锌槽钢。该批货架均安装于2007年。所有货架均采用地脚螺栓与地坪连接。
4.2货架使用情况调查
经过现场调查，该批货架未曾发生火灾、使用荷载过大等情况。目前C1仓库部分货架停止使用，其余货架均在正常使用。
4.3货架完损状况检测
为明确受检货架目前损伤状况，现场对受检货架进行了完损状况检测。经检测，货架横梁和立柱等结构构件个别存在损伤，连接节点基本完好，柱脚基本完好。主要存在损伤有部分立柱、横梁、支撑斜杆和支撑横杆变形严重；局部横梁下挠明显；部分货架柱脚挡变形严重；立柱与支撑斜杆、支撑横杆连接处多数螺栓锈蚀；个别地脚螺栓脱开；部分安全栓缺失。
4.3货架变形情况检测
4.3.1货架立柱垂直度检测
结合现场检测条件并根据货架实际情况，采用RTS112SR5L型全站仪对货架立柱垂直度进行检测。由于现场条件有限，本次检测仅对具备检测条件的货架进行抽查。检测结果表明，受检货架最大偏移量为40mm，多数测点超过《立体仓库组合式钢结构货架技术条件》（JB/T11270-2011）允许值H/1000，但均小于《钢货架结构设计规范》（CECS23:90）中关于组装式货架的最大垂偏差不应大于全高1/120的要求。
4.3.2货架横梁垂挠度检测
结合现场实际条件，采用RTS112SR5L型全站仪抽查货架水平梁的竖直向变形。检测结果表明：所抽查货架水平梁的变形最大值13.0mm，货架除个别水平梁挠度不满足《立体仓库组合式钢结构货架技术条件》（JB/T11270-2011）最大允许值10mm以及《立体仓库组合式钢结构货架技术条件》（JB/T11270-2011）规定跨度的L/250限值的要求，其余货架水平梁均满足相关规范要求。
4.4货架地坪不均匀沉降检测
结合现场实际条件采用水准仪对货架地坪不均匀沉降进行抽检。检测结果表明：货架摆放区域地坪均有一定的相对高差，且C1~C3仓库的货架地面相对高差最明显。抽查部位地坪相对高差值超过《立体仓库组合式钢结构货架技术条件》（JB/T11270-2011）关于地坪不均匀沉降应小于1‰的要求。
4.5地脚螺栓检查
根据现场实际情况，采用SHTB-1000型数显扭力扳手对货架地脚螺栓螺母进行抽查。检测结果表明，受检货架地脚螺栓基本满足《紧固件机械性能有效力矩型钢锁紧螺母》（GB/T3098.9-2010）关于M18×1.5普通螺母有效力矩42.0N·m~53.0N·m的参考值范围，且未发现螺母存在松动现象。
5检测结论与建议
5.1检测结论
本次受检货架为A1~A2仓库、B仓库、和C1~C3仓库的货架。经检测得出以下结论：
（1）经检测，货架横梁和立柱等结构构件个别存在损伤，连接节点基本完好，柱脚基本完好。主要存在损伤有部分立柱、横梁、支撑斜杆和支撑横杆变形严重；局部横梁下挠明显；部分货架柱脚挡变形严重；立柱与支撑斜杆、支撑横杆连接处多数螺栓锈蚀；个别地脚螺栓脱开；安全栓缺失。
（2）经检测，受检货架最大偏移量为40mm，多数测点超过《立体仓库组合式钢结构货架技术条件》（JB/T11270-2011）允许值H/1000，但均小于《钢货架结构设计规范》（CECS23:90）中关于组装式货架的最大垂偏差不应大于全高1/120的要求。
（3）经检测，所抽查货架水平梁的变形最大值13.0mm，所测货架个别水平梁挠度超过《立体仓库组合式钢结构货架技术条件》（JB/T11270-2011）最大允许值10mm以及《立体仓库组合式钢结构货架技术条件》（JB/T11270-2011）规定跨度的L/250限值的要求。
（4）经检测，货架的地脚螺栓均达到了有效力矩，且未发现螺母存在松动现象。
5.2建议
（1）建议限值货架的使用荷载，对相对高差较大的仓库地面委托有资质的加固单位对已经影响使用及存在安全隐患的部位采取有效处理措施。
（2）因地脚螺栓螺母和普通螺栓螺母锈蚀部位较多，建议对所有普通螺栓和地脚螺栓进行清理、除锈、重新涂装和遍性紧固；对柱脚锈蚀的地方也应采取相同的整改措施。
（3）货架局部构件被撞变形的主要部位或构件有立柱、横梁、柱间斜杆和柱间横杆等，柱间斜杆和柱间横杆等的变形并不影响货架安全和正常使用，但立柱和横梁的变形是潜在不利因素，建议对货架严重变形的立柱和横梁的进行修复或更换。
（4）对垂直偏差超过8‰的货架进行处理，对货架整体增加垂直线坠监测点并加强监测，发现达到预警值时及时处理。
（5）在后续使用过程中对受检区域货架进行定期检查、维护、维修，发现问题应及时进行处理。
（6）建议A仓库的地面导轨整体更换。
（7）对货架的纠偏、螺栓紧固、地面的加固和构件除锈防腐等工作委托。
