江苏某移动厕所 抗风、抗震性能检测

文章出处:网络    作者:酋顺房屋鉴定所    时间:2020-11-27 13:39:59    点击:38
  为了解移动厕所抗震设防烈度是否达到8度及抗风能力是否达到12级,对该移动厕所上部主体结构抗风、抗震性能进行鉴定,检测内容如下:

  (1)建筑、结构复核

  根据委托方提供的该构筑物图纸等资料现场对其结构的布置、构造进行现场复核。

  (2)结构损伤状况的检测

  检查结构是否有裂缝、变形以及局部损伤情况,用文字、照片等形式记录下来。查出破损的结构构件的位置、程度及原因,并对出现的破损现象进行分析。

  (3)结构承载力分析

  不考虑基础做法情况下,根据委托方提供的相关资料及所检测移动厕所成品现状,结合现场检测数据,综合分析所检移动厕所成品在正常使用情况的承载力及主体结构抗风、抗震性能。

  1建筑物概况

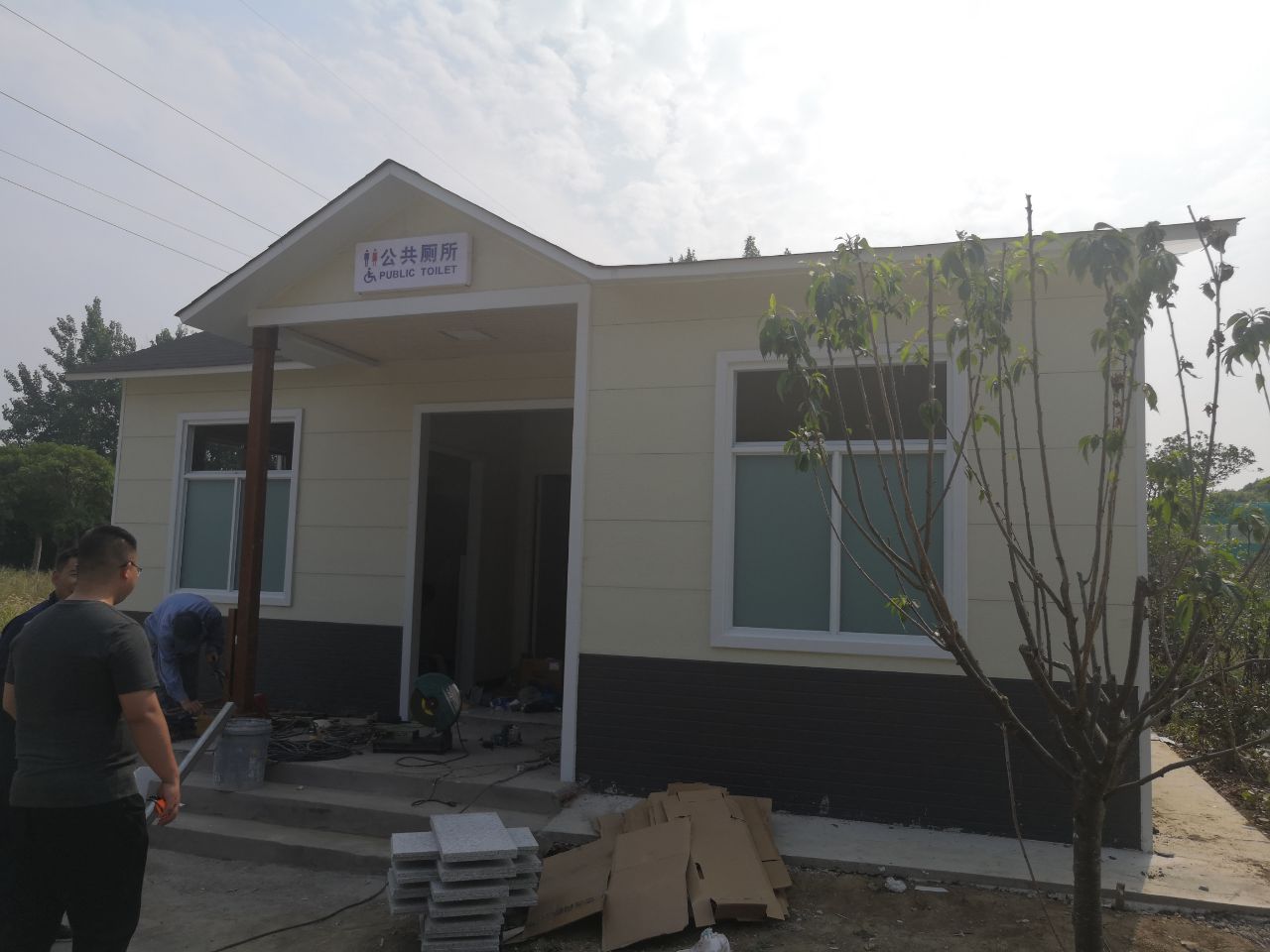

  本次受检构筑物为移动厕所,厕所主体结构为轻钢结构,平面呈矩形,轴线尺寸为7.77m×2.92m,厕所总高为4.02m。整体框架钢结构采用焊接连接,钢构件均涂刷防腐漆。底座采用60mm×40mm×3mm镀锌方管和200mm×100mm×6mm×8mm热轧槽钢,镀锌方管材料为Q235B,热轧槽钢材料为Q235;横梁、立柱采用60mm×40mm×3mm镀锌方管和80mm×80mm×5mm镀锌方管,材料均为Q235B;屋顶采用60mm×40mm×3镀锌方管和100mm×50mm×3mm镀锌方管,材料为Q235B。

  2检查及分析结果

  2.1建筑复核

  根据委托方提供的厕所原始设计资料,我司工作人员采用手持式激光测距仪(Disto-D2)、钢卷尺(5M)及超声波测厚仪(SW-6510)对厕所墙体的分布、门窗位置及尺寸等建筑布置情况以及构筑物的轴线尺寸等进行了抽样复核,复核结果表明构筑物结构布置、主要尺寸及位置是否与图纸基本相符,轴线位置尺寸偏差在规范允许范围内。

  2.2结构损伤状况的检测

  检测人员对本次所检移动厕所损伤缺陷情况进行检测检查,检测结果表明,房屋墙体和屋面板完好,连接处连接基本可靠,门窗完好。

  2.3结构安全性计算分析

  2.3.1荷载调查

  根据《建筑结构荷载规范》(GB50009-2012)及现场调查,具体荷载标准取值如下:

  (1)恒荷载

  屋面附加恒载取标准值:1.0kN/m²,自重由软件自动计算;

  (2)活荷载

  屋面活荷载取标准值:0.5kN/m²;

  (3)风载

  根据《建筑结构荷载规范》(GB50009-2012)及相关资料,12级风的风压相当于0.73kN/m²~0.93kN/m²,本次基本风压取0.83kN/m²,地面粗糙度取C类;

  (4)地震作用

  根据《建筑结构抗震设计规范》(GB50011-2010),抗震设防烈度8度;

  (5)材料参数

  Q235B级钢抗拉强度取215N/mm²。

  2.3.2结构承载力验算

  结合现场检测数据、原始设计与施工资料,采用PKPM软件对本次所检移动厕所结构进行了承载力计算分析。计算表明,本次所检测移动厕所结构构件承载力、挠度及长细比满足要求,结构梁柱节点、钢梁连接节点承载力满足安全使用要求,结构在风荷载和地震作用下结构变形满足现行规范要求。

  3检测结论与建议

  3.1结论

  通过对移动厕所结构进行检测鉴定,得出如下结论:

  移动厕所主体结构在正常使用条件下构件承载力、连接节点承载力及结构变形满足安全性使用要求,该厕所主体结构整体安全性能满足现行规范8度抗震设防及12级抗风要求。

  3.2建议

  建议对于移动厕所使用后定期进行检测与维护。

  4技术依据

  (1)《建筑结构检测技术标准》(GB/T50344-2004);

  (2)《钢结构现场检测技术标准》(GB/T50621-2010);

  (3)《钢结构工程施工质量验收规范》(GB50205-2001)。

  5判断标准

  (1)《钢结构设计标准》(GB50017-2017);

  (2)《建筑结构荷载规范》(GB50009-2012);

  (3)《建筑抗震设计规范》(GB50011-2010)(2016年版);

  (4)《碳素结构钢》(GBT 700-2006);

  (5)《冷弯薄壁型钢结构技术规范》(GB50018-2002);

  (6)《铝合金结构设计规范》(GB 50429-2007);

  (7)业主提供的有关资料。
