浙江某厂房振动测试检测

文章出处:网络    作者:酋顺房屋鉴定所    时间:2020-12-14 15:41:04    点击:38

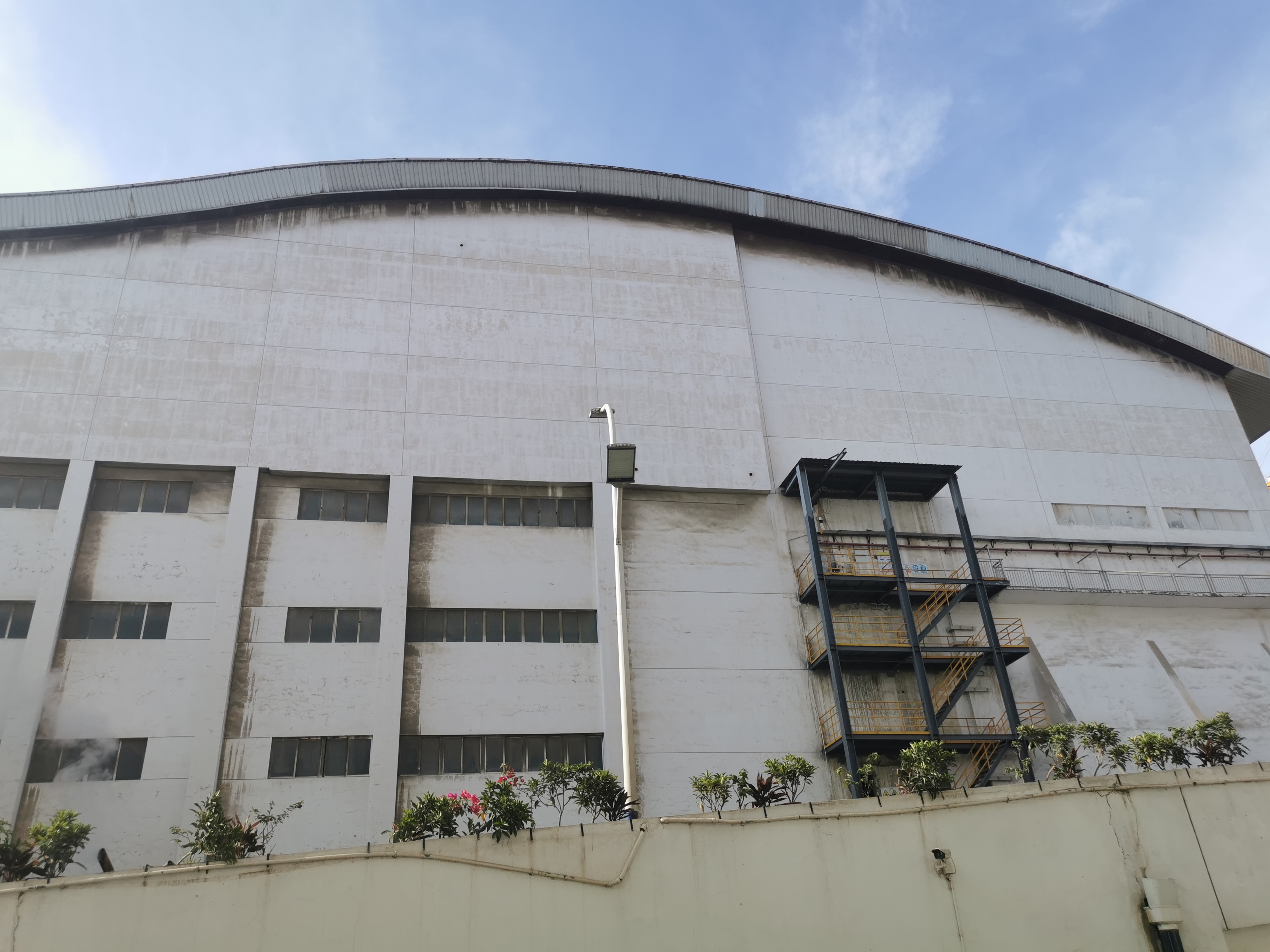

  受检净化车间为一栋地上五层钢筋混凝土框架结构房屋,房屋目前主要作为生产车间使用,为满足使用需要,委托方现已放置总重量约573吨的设备在二层净化车间9-17/K-W区域,为了解受检房屋二层9-17/K-W区域设备运行时楼板振动情况及楼板承载力状况,对该房屋二层9-17/K-W区域楼板进行振动测试及承载力检测,为后续提供依据,主要检测内容如下:

  (1)受检区域建筑、结构概况调查;

  (2)受检区域使用情况调查;

  (3)受检区域结构平面布置图复核;

  (4)受检区域完损情况调查;

  (5)受检区域主体结构材料强度检测;

  (6)受检区域受振评估;

  (6)综合现场检测结果,对受检区域楼板进行承载力计算分析,并出具检测报告。

  1检测及分析结果

  1.1房屋建筑结构复核

  根据委托方提供的房屋资料,采用激光测距仪、钢直尺、卷尺对9-17/K-W受检区域的构件截面尺寸等建筑结构概况进行了现场测量。检测结果表明,抽检构件的构件尺寸基本与图纸设计相符。

  1.2混凝土构件配筋检测

  受检房屋楼板主要钢筋混凝土构件配筋的调查。现场采用SW-180T钢筋探测仪对二楼面层9-17/K-W区域主要混凝土构件的配筋数量(包括箍筋间距和纵筋数量)和保护层厚度结合现场条件进行调查。凿开抽查个别构件混凝土保护层,采用0-150mm游标卡尺量测钢筋直径。

  1.3房屋受检区域完损状况调查

  为明确房屋受检二楼面层9-17/K-W区域结构完损状况,现场对受检区域进行了完损检测。经检测表明:受检房屋检测区域设备与二层面板已设置隔振橡胶垫,主体结构梁、板构件基本完好,梁板柱连接节点基本完好。

  1.4房屋结构材料强度检测

  1.4.1混凝土碳化深度检测

  现场采用酚酞试剂对房屋受检区域部分构件的混凝土碳化深度进行测试。结果表明,所测混凝土构件碳化深度均大于6.0mm。

  1.4.2混凝土强度测试

  为确定受检房屋楼板结构的混凝土抗压强度,根据受检房屋现场实际情况,采用ZC3-A型混凝土回弹仪,参照《回弹法检测混凝土抗压强度技术规程》(JGJ/T23-2011)对受检房屋进行混凝土强度现场抽样检测,并根据《民用建筑可靠性鉴定标准》(GB50292-2015)附录K表K.0.3混凝土抗压强度换算值龄期修正系数对受检混凝土进行龄期修正,龄期修正系数取0.95。检测结果表明,受检区域混凝土构件抗压强度按批推定値为34.2MPa,推定等级可评定为C30。

  1.5房屋受振评估

  车间设备造成的冲击振动对房屋的安全性评估,可参考《机械振动与冲击建筑物的振动振动测量及其对建筑物影响的评价指南》(GB/T 14124-2009/ISO 4866:1990)结合《建筑工程容许振动标准》(GB 50868-2013)关于“工业建筑”的容许振动值。

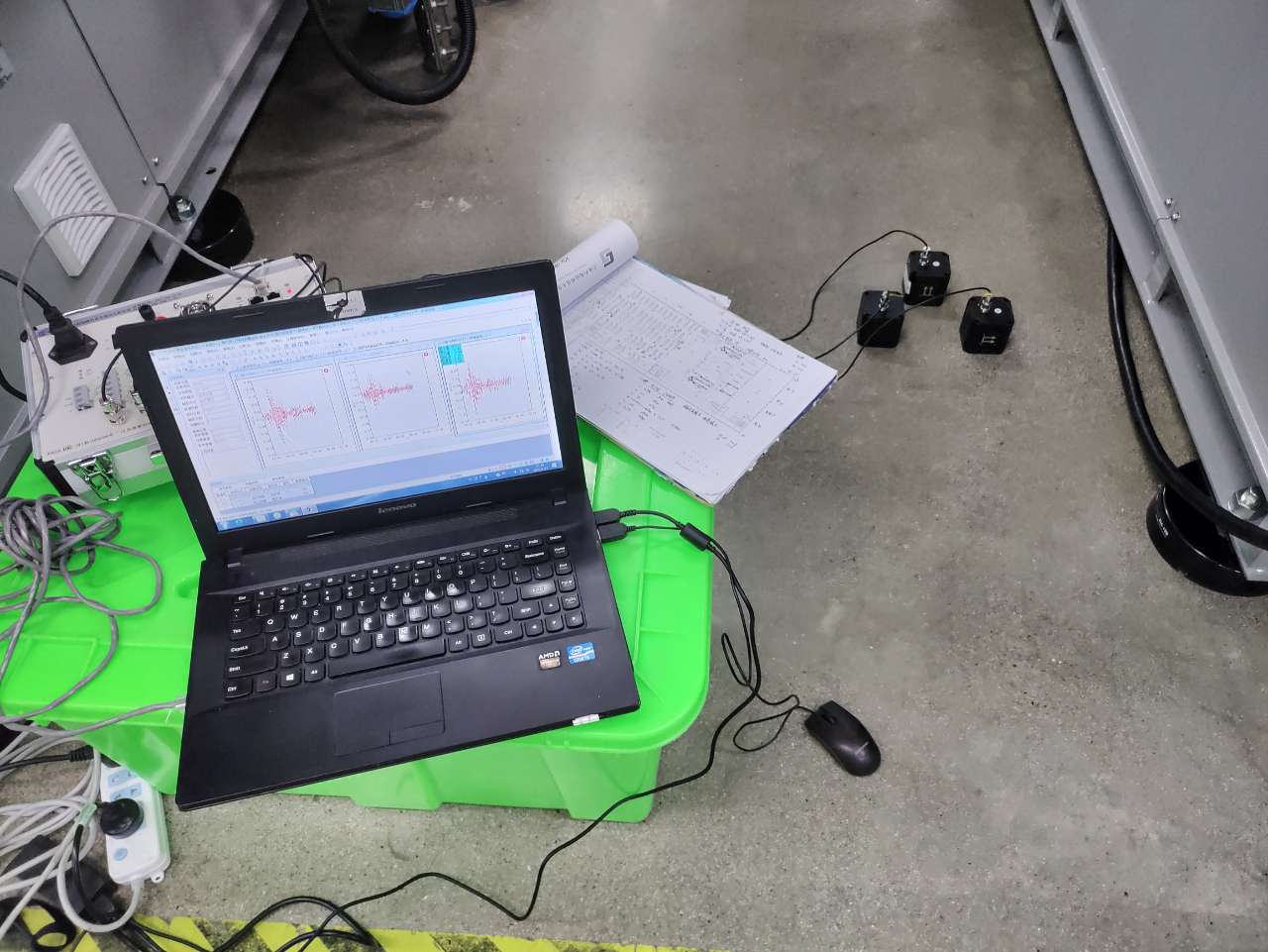

  根据现场实际情况,在该受检净化车间80%生产设备正常生产时,在二层地面处生产设备旁(运行时)确定了若干振动测试监测点;在顶层楼面及地面处确定了2个对比振动测试点,在二层楼面挑选其中的6个监测点作为振动测试点。

  本次测试每个测点均进行连续采集,每个测点采样时间为1000s,采样频率为100Hz。对测试得到的加速度指标进行转换和计算,得到各测点的时域速度曲线及频域曲线。

  测试数据的振动速度峰值结果表明,C1#~C8#测点两主轴方向振动速度峰值最大分别为0.12mm/s、0.36mm/s、1.69mm/s、1.22mm/s、1.69mm/s、1.35mm/s、1.25mm/s、4.00mm/s,均在规范容许振动速度限值内。

  1.6三分之一倍频程人体舒适性分析

  通过对加速度时程数据进行处理,得到各测点设备的三分之一倍频程(1~80Hz)的加速度振级。

  根据《建筑工程容许振动标准》(GB 50868-2013)中规定的车间在竖向的容许值的限定,做出以下数据评定。

  从结果可以看出,2#机(C3#)、18#机(C5#)、59#机(C8#)设备上竖向的加速度振级超出了规定限制,但15#机(C4#)、76#机(C6#)、68#机(C7#)设备上竖向的加速度振级在规定限制之内。

  2检测结论及建议

  2.1检测结论

  (1)检测结果表明,受检二层9-17/K-W区域设备与二层面板已设置隔振橡胶垫,其余梁、板构件基本完好,梁板柱连接节点基本完好。

  (2)检测结果表明,房屋受检二层9-17/K-W区域混凝土构件强度推定等级为C30。

  (3)振动测试速度峰值结果表明,房屋C1#~C8#测点两个主轴方向振动速度峰值最大分别为0.12mm/s、0.36mm/s、1.69mm/s、1.22mm/s、1.69mm/s、1.35mm/s、1.25mm/s、4.00mm/s,均在规范容许振动速度限值内。

  (4)振动测试三分之一倍频程人体舒适性分析,2#机(C3#)、18#机(C5#)、59#机(C8#)设备上的加速度振级超出了规定限制,但15#机(C4#)、76#机(C6#)、68#机(C7#)设备上的加速度振级在规定限制之内。
